Sistema de Lubricación

Sistemas de lubricación. Son los distintos métodos de distribuir el aceite por las piezas del motor. Consiste en hacer llegar una película de aceite lubricante a cada una de las superficies de las piezas que están en moviendo entre si, para evitar fundamentalmente desgaste excesivos y prematuros disminuyendo así la vida útil del motor de combustión interna.

     Elementos que componen el sistema de lubricación:

1. Colador de succión: Es el lugar por donde la bomba aspira el aceite del cárter. Lleva una rejilla metálica que impide que entren en la bomba restos o impurezas que arrastre el aceite.
2.

3. Eje motriz: Va unido por un piñón al sistema de distribución del motor que hace funcionar la bomba. Arrastra una bomba de piñones que aspira por el colador de succión y envía el aceite por la tubería de presión.
4.

5. La bomba de engrase: Es la encargada de recoger el aceite del cárter del motor y enviarlo a presión a todo el sistema de lubricación. Generalmente reciben el movimiento del cigüeñal, mediante un engranaje o cadena.
6.

7. Válvula reguladora de presión: Su misión es limitar la presión máxima de aceite en el motor. Cuando el aceite esta muy frío y viscoso, se puede producir una sobrepresión en las líneas de aceite que podría afectar algún componente del motor. Solamente lleva un muelle tarado a la presión nominal del sistema, que cuando es vencido por un exceso de presión, envía parte del aceite de nuevo al cárter sin pasar por el sistema.
8.

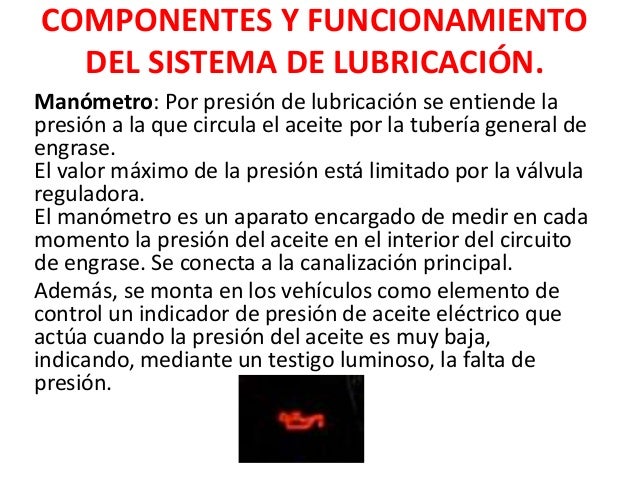

9.  Manómetro: Por presión de lubricación se entiende la presión a la que circula el aceite por la tubería general de engrase. El valor máximo de la presión está limitado por la válvula reguladora. El manómetro es un aparato encargado de medir en cada momento la presión del aceite en el interior del circuito de engrase. Se conecta a la canalización principal. Además, se monta en los vehículos como elemento de control un indicador de presión de aceite eléctrico que actúa cuando la presión del aceite es muy baja, indicando, mediante un testigo luminoso, la falta de presión.
10.

11. Válvula de derivación del enfriador: Cuando se arranca un motor en frío el enfriador de aceite, debido a la cantidad de aceite que contiene, provoca un aumento del tiempo necesario para que el circuito consiga su presión nominal, con esta válvula conseguimos que el aceite no pase por el enfriador mientras el aceite no alanza una cierta temperatura.
12.

13. Filtro de aceite: Es e encargado de quitar las impurezas que el aceite arrastra en su recorrido a través del motor.
14.

15. Válvula de derivación del filtro: Cuando el filtro esta muy sucio provoca una restricción de aceite en el circuito que podría dar lugar a una falta de lubricación en el motor. Esta válvula evita el paso de aceite por el filtro en el caso de que este se ensucie demasiado.
16.

17. Engrase del cigüeñal: El cigüeñal recibe aceite por los cojinetes de bancada que viene de las líneas de aceite de la bomba a través del bloque del motor, parte de este aceite lubrica los cojinetes de bancada y luego se cae al cárter y otra parte se va por el interior del cigüeñal al cojinete de biela para lubricarlo. El cigüeñal por salpicadura engrasa también segmentos y camisas.
18.

19. Engrase de pistones y camisas: En ciertos motores existen unos surtidores de aceite que inyectan en la parte inferior de los pistones un chorro de aceite para lubricarlos y refrigerarlos. En otros tipos de motores la propia biela esta perforada y recoge aceite del cigüeñal y lo lleva hasta el bulón del pistón para lubricarlo y a su salida hacer lo mismo con las camisas.
20.

21. Engrase del árbol de levas y eje balancines: Pueden ser lubricados por salpicadura de aceite o bien tener un conducto interno que va repartiendo el aceite en cada uno de los cojinetes de apoyo.
22.

23. Respiradero del cárter: Es un filtro que deja escapar al exterior una pequeña cantidad de gases de combustión que se fuga a través de los pistones.
24.

25. Varilla de nivel: Sirve para comprobar el nivel de aceite en el cárter del motor.

     Aceites.

Se llama aceite de motor, por extensión, a todo aceite que se utiliza para lubricar los motores de combustión interna. Su propósito principal es lubricar las partes móviles.

Los aceites empleados para la lubricación de los motores pueden ser tanto minerales,como sintéticos. Las principales condiciones o propiedades del aceite usado para el engrase de motores son: resistencia al calor, resistencia a las altas presiones, anticorrosivo, antioxidante y detergente.

Aceites Minerales: Los aceites minerales proceden del Petroleo, y son elaborados del mismo despues de múltiples procesos en sus plantas de producción, en las Refinarías.

Aceites Sintéticos: Los Aceites Sintéticos no tienen su origen directo del Crudo o petroleo, sino que son creados de Sub-productos petrolíferos combinados en procesos de laboratorio.

 Clasificación:

Lubricante por grado de viscosidad: El valor SAE define el grado de viscosidad del aceite, que depende y mucho de la temperatura. La viscosidad se refiere a un valor que indica la mayor o menor estabilidad de un aceite lubricante con los cambios de temperatura. En las tiendas encontrarás aquellos que sean monogrados o multigrados. Los primeros se caracterizan por tener un solo grado de viscosidad, mientras que los segundos poseen un alto índice de viscosidad.

La clasificación SAE está basada en temperaturas en grados Farenheit (0°F – 210°F, equivalentes a -18°C y 99°C Celsius) y establece ocho grados para los monogrado y seis para los multigrado. En esta clasificación, los números bajos indican baja viscosidad de aceite o bien aceites “delgados” como comúnmente se les conoce. Los altos indican lo opuesto.

Aceite monogrado:

Diseñados para trabajar a una temperatura específica o en un rango muy cerrado de temperatura. En el mercado se pueden encontrar aceites monogrado SAE 10, SAE 20, SAE 30 y SAE 40, entre otros.


• SAE 10: empleado en climas con temperaturas menores a 0ºC.
• SAE 20: empleado en climas templados o en lugares con temperaturas inferiores a 0ºC. Antiguamente se utilizaba para el rodaje de motores nuevos. Actualmente no se recomienda su uso.
• SAE 30: sirve para motores de automóviles en climas cálidos.
• SAE 40: se usa para motores de trabajo pesado y en tiempo de mucho calor (verano).


Los aceites monogrado no son solicitados actualmente por ningún fabricante de vehículos, dada su limitación a diferentes temperaturas. De hecho, son apropiados para su uso en zonas sometidas a pocos cambios de temperatura ambiente a lo largo del año. Si existen cambios importantes de invierno a verano, es necesario utilizar aceites de un grado SAE bajo para el invierno (SAE 10W) y otro aceite de grado SAE alto (SAE 40) para utilizar en verano.

Aceite multigrado:

 Al otro lado encontramos los aceites multigrados, que sí que están diseñados para trabajar en un rango más amplio de temperaturas porque están formados por un aceite base de baja viscosidad así como de aditivos que evitan que el lubricante pierda viscosidad al calentarse. SAE 5W-30, SAE 10W-40 o SAE 15W-40 son, entre otros, algunos de los aceites multigrado que podemos encontrar en el mercado. La letra W, que indica invierno (Winter, en inglés), designa aquellos aceites de motor que cumplen con los requerimientos de viscosidad a bajas temperaturas.

Veamos un ejemplo. SAE 10W – 40. Esto indica que este aceite se comporta como un SAE 10W cuando el motor se encuentra en bajas temperaturas, manteniendo la fluidez adecuada y favoreciendo el arranque en frío y como un SAE 40, más espeso, durante el funcionamiento del motor, cuando el aceite se encuentra a 60°C – 85°C.

Así, para una mayor protección en fío, se deberá recurrir a un aceite que tenga el primer número lo más bajo posible y para obtener mayor grado de protección en caliente, un aceite que posea un número elevado para el segundo.


Lubricante por tipo de servicio (API): Esta clasificación aparece en el envase de todos los aceites y consta de 2 letras. La primera letra determina el tipo de combustible del motor para el que fue diseñado, utilizando una “S” para motores a gasolina y una “C” para motores diesel. La segunda letra especifica la calidad del aceite según el orden alfabético. Cuando mayor sea la letra, mayor calidad. Actualmente, API-SN es el nivel de calidad más reciente y más alto en cuanto a motores de gasolina.

1.

     Instituciones que representan ( API, SAE):

    SAE: (SAE - Society of Automotive Engineers), formalmente Sociedad de Ingenieros de Automoción, es la organización enfocada en la movilidad de los profesionales en la ingeniería aeroespacial, automoción, y todas las industrias comerciales especializadas en la construcción de los vehículos. El principal objetivo de la sociedad es el desarrollo de los estándares para todos los tipos de vehículos, incluyendo coches, camiones, barcos, aviones, etc.

    API: El American Petroleum Institute, conocido comúnmente como API, en español Instituto Americano del Petróleo, es la principal asociación comercial de los EE. UU., representando cerca de 400 corporaciones implicadas en la producción, el refinamiento, la distribución, y muchos otros aspectos de la industria del petróleo y del gas natural. Esta asociación se refiere a menudo como AOI (en inglés, The American Oil Industry) o industria de petróleo americana.​ Las principales funciones de la asociación a nombre de la industria incluyen la defensa, negociación con las agencias gubernamentales, asuntos legales, y negociación con organismos reguladores; investigación de efectos económicos, toxicológicos, y ambientales; establecimiento y certificación de los estándares de la industria, y programas de acercamiento a la comunidad a través de la educación.
